今天咱們來講講閥門訂單確定采購后，閥門廠家人員及用戶采購人員應該怎樣對閥門進行檢驗和試驗的。這個步驟決定閥門廠家所生產、用戶所采購的閥門是不是符合相關閥門標準規范的要求，是不是符合客戶現場的技術要求。

閥門出廠前的檢查工作閥門的檢驗及試驗主要分為以下幾點：



01.閥門相關文件的檢查題

閥門出廠安裝前，用戶采購及質量驗收人員應該檢查閥門的相關質量證明文件，閥門上應該有閥門制造廠家銘牌，閥門銘牌應該有制造廠家名稱或者商標標志、閥門型號、公稱壓力、公稱通徑、使用溫度范圍、密封面材質、閥體材質等標志或者代號，且閥門應該符合gb12220《通用閥門標志》等相關閥門標準規范的要求。

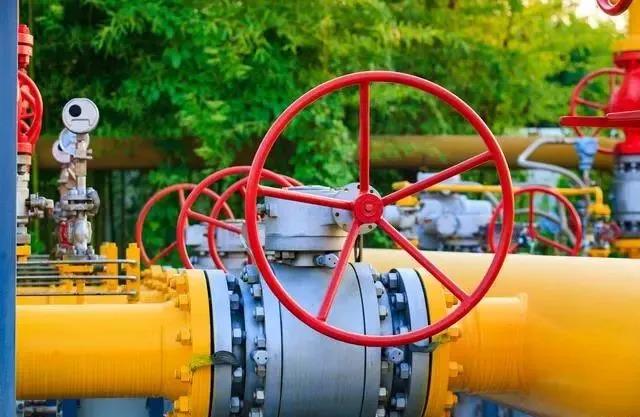

△渦輪法蘭球閥



02.閥門的外觀檢查

閥門安裝前的外觀檢查也是很重要的比如：
1、閥門運輸過程中啟閉位置也是有要求的：

①、蝶閥、底閥、閘門、截止閥、節流閥、調節閥等閥門運輸過程中應處于全關閉位置。

②、球閥、旋塞閥的關閉件均應該處于閥門全開啟的位置。

③、隔膜閥應處于閥門關閉位置，且隔膜閥不可關閉過緊，以防止損壞閥體內部的隔膜膜片。

④、止回閥的閥瓣應關閉并且做固定處理。

2、閥門不得有損壞、缺件、腐蝕、銘牌脫落等現象，并且閥體內不得有臟污雜質。

3、閥門兩端應有保護裝置；手柄或者手輪操作應靈活輕便，不得有卡澀現象。

4、閥門閥體為鑄件時，閥門鑄件表面應平整光滑，無裂紋、縮孔、砂眼、氣孔、毛刺等缺陷；閥門閥體為鍛件時，鍛件表面應無裂紋、夾層、重皮、斑疤等缺陷。

5、止回閥的閥瓣或者閥芯應動作靈活準確，無偏心、移位或者歪斜等現象。

6、彈簧式安全閥應具有鉛封，杠桿式安全閥應有重錘的定位裝置。

7、襯膠閥門、搪瓷閥門、襯氟閥門閥閥體內部表面應平整光滑，襯層與基體結合牢固，無裂紋、整泡等缺陷，用高頻電火花發生器逐個檢查襯層表面，以未發現襯層被擊穿為合格。

8、閥門法蘭密封面應符合要求，不得有徑向劃痕。

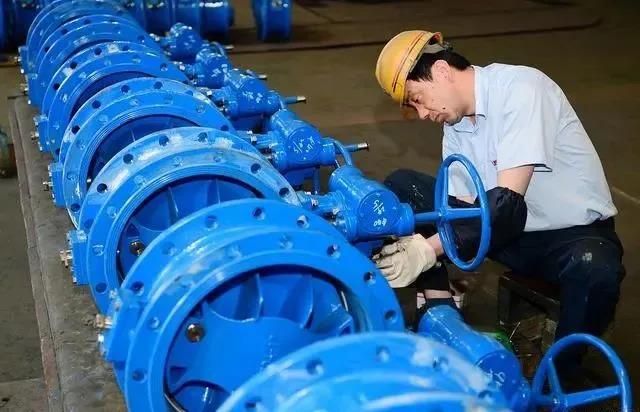

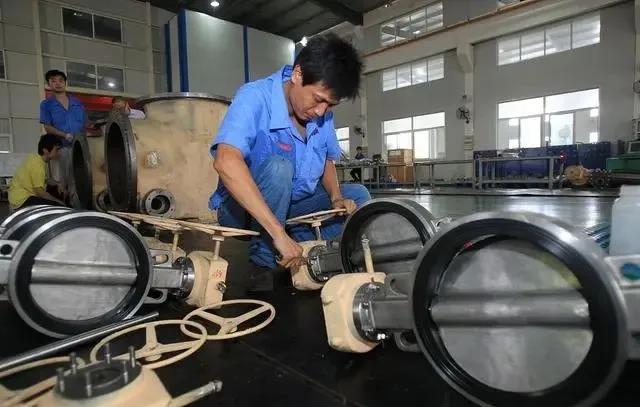

△渦輪蝶閥裝配與調試



03.閥門傳動裝置的檢查與試驗

閥門轉動裝置的檢查應該符合以下幾點要求：

1、采用齒輪、渦輪傳動的閥門，其傳動機構應該按要求進行檢查與清洗：

①、蝸桿和渦輪應齒合良好、工作輕便，無卡澀或過度磨損現象。

②、開式機構的齒輪齒合面、軸承等應清洗干凈，并加注新潤滑油。

③、有閉式機構的閥門應檢查機構零件是否齊全、內部清潔無污物、傳動件無毛刺、各部件間隙和齒合面符合要求。

④、開蓋檢查潤滑油是否變質。

2、帶鏈輪機構的閥門，鏈架與鏈輪的中心面應一致。按工作位置檢查鏈條的工作情況，鏈條運動應順暢不脫槽，鏈條不得有開環、脫焊、銹蝕或鏈輪與鏈條節距不符等缺陷。

3、氣壓、液壓傳動的閥門，應以空氣或水為介質，按活塞的工作壓力進行開閉檢查。必要時，應對閥門進行密封試驗。

4、電動閥門的變速箱還應復查聯軸器的同軸度，然后接通臨時電源，在電動執行器全開或者全關的狀態下，檢查、調整閥門的限位裝置，反復試驗不小于三次，電動系統應動作可靠、指示準確。

5、具有機械聯鎖裝置的閥門，應在安裝位置的模擬架上進行試驗和調整。兩閥門應啟閉動作協調、工作輕便、限位準確。



04.閥門其他相關的檢查

除了上訴的相關檢查項目外，咱們還可以對相關的閥門進行以下檢查：

1、對焊接閥門的焊接接頭坡口，應按規定進行磁粉或者滲透檢測：

①、標準抗拉強度下限值≥540mpa的鋼材及crmo低合金鋼材的坡口應進行100%檢測。

②、合金鋼閥門應采用光譜分析或者其他方法，對閥體材質進行復查，并做標記。不符合材質要求的閥門不得使用。

③、合金鋼閥門和劇毒、可燃介質管路閥門安裝前，應按設計文件的“閥門規格書”對閥門的閥體、密封面以及有特殊要求的墊片和填料的材質進行抽查，每批次閥門至少抽查一件；若不合格，該批次閥門不得使用。
