摘要：再生水作為火電廠生產用水，增加了反滲透膜結垢或被污染的風險，異常情況主要表現在給水壓力、壓差、產水流量和脫鹽率的變化，應結合預處理方式和原水水質進行判斷，確定結垢或污染物類型。碳酸鈣垢和硫酸鈣垢的清洗主要采用酸和edta鹽，微生物和細菌污染采用非氧化性的殺菌劑，鐵污染的清洗劑主要是nahso3溶液，無機膠體污染采用低濃度的naoh溶液，在清洗過程中應嚴格控制清洗劑的溫度和ph值。

關鍵詞：反滲透;化學清洗;結垢;

反滲透技術是一種以壓力差為推動力，從含鹽水中分離出純凈水的膜分離技術，具有脫鹽效率高、運行成本低、操作簡單、占地面積小等優點，被廣泛應用在火電廠鍋爐補給水處理中。目前由于我國水資源日益短缺，新建的火力發電廠不再允許使用地下水作為生產用水，經過簡單處理的城市污水成為其生產用水的唯一來源。水源的變化使得反滲透膜在生產中會出現結垢、性能衰退和被污染等問題，進而造成鍋爐補給水水質變差，影響系統的水汽品質。當反滲透膜出現以上問題時，應及時分析原因，有針對性地對反滲透膜進行化學清洗，避免造成長期不可逆的損害，影響產水性能。

1 反滲透膜的異常情況

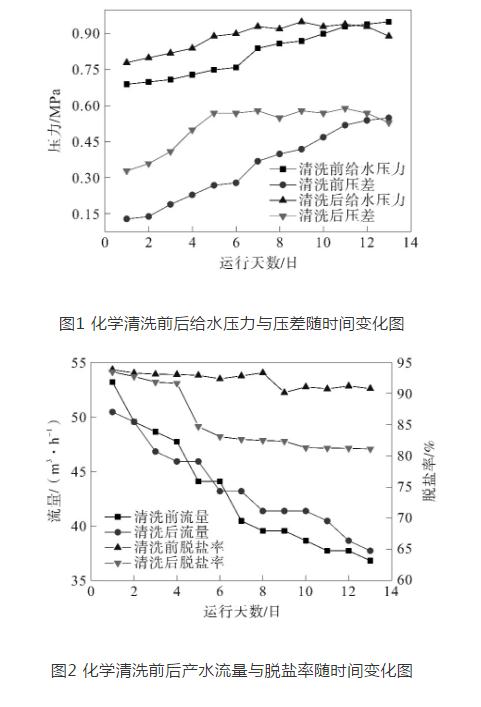

例如河北某電廠采用污水處理廠再生水作為生產水源，鍋爐補給水處理系統采用超濾+反滲透的預脫鹽和傳統的陽、陰離子交換工藝。該電廠鍋爐補給水處理車間2號反滲透裝置在2019年9月出現異常情況。其給水壓力、壓差、產水流量和脫鹽率均出現異常，如圖1所示，給水壓力增大了約40%，壓差由0.13 mpa增加到0.55 mpa。圖2是化學清洗前后產水流量與脫鹽率隨時間變化圖，由圖2可知，產水流量由55 m3·h-1降至37 m3·h-1，脫鹽率由93.84%降至90.80%，下降約3.2%。

反滲透系統在運行過程中，一般認為出現下列現象之一者屬于異常情況，反滲透膜需要進行化學清洗：膜產水透過量下降10%～15%；裝置的脫鹽率降低10%～15%；膜的壓力差增大10%～15%。常見的異?，F象主要表現在流量、脫鹽率和壓差上，檢查原因首先排除原水水質是否發生變化。對于輕微的膜污堵進行簡單的循環清洗即可，較嚴重的膜污染或者結垢情況則需要進行化學清洗。

2 反滲透膜化學清洗藥劑的選擇

當確認反滲透膜組件被污染后，必須進行化學清洗。針對不同的污染物，須采用不同的化學清洗劑。反滲透膜的污染或結垢受其污染物的種類、膜本身的材質等諸多條件的影響。如表1所示，碳酸鈣垢和硫酸鈣垢的清洗主要采用酸和edta鹽；微生物和細菌污染采用非氧化性的殺菌劑；鐵污染的來源是管道或過濾器中腐蝕的鐵，主要的清洗藥劑為亞硫酸氫鈉；無機膠體污染出現的原因主要是再生水的預處理不當，產生的無機膠體進入到反滲透系統，清洗方式主要采用低濃度的naoh溶液。

3 反滲透膜化學清洗過程注意事項

3.1 清洗前準備工作

根據反滲透膜出現的異?，F象，確定反滲透確實需要化學清洗。對反滲透膜上的污染物或結垢物進行采樣分析，確定污染物或結垢物的化學成分，進而根據表1確定需要采用的化學配方?；瘜W清洗前檢查電加熱裝置是否能夠正常工作，確保清洗液的溫度不低于15℃。

3.2 清洗藥液的配置

化學清洗藥劑的配置是化學清洗過程的基礎，其中要藥劑的濃度直接影響化學清洗的效果。按計算好的藥劑量將藥劑倒入化學清洗箱中。注水至化學藥箱滿液位線時，啟動清洗液循環泵，循環攪拌5 min左右，使之充分混合。檢測其ph值，調節ph值至要求范圍內。

3.3 浸泡

浸泡是反滲透化學清洗過程中的關鍵過程，既可以使化學液與污染物有足夠的時間發生相應的化學反應，又能讓污染物從膜的表面脫落，溶于化學液中，達到化學清洗的目的。在化學清洗過程中，一定要保證足夠的浸泡時間。

河北某電廠針對出現的異常現象，結合對反滲透進水硬度、ph和堿度的化驗分析以及阻垢劑的加入量分析，判斷異常原因是碳酸鈣結垢?；瘜W清洗后給水壓力、壓差、流量和脫鹽率變化如圖1、圖2所示，可見化學清洗后2號反滲透裝置運行狀況良好，壓差在0.40 mpa左右，脫鹽率在92.41%左右。運行一段時間后各項指標恢復到化學清洗前，脫鹽率下降到81.1%。檢查清洗記錄發現技術人員未嚴格按照化學清洗步序，導致反滲透膜在化學藥劑中的浸泡時間不足，未達到化學清洗效果。

3.4 循環清洗過程

循環清洗是反滲透系統化學清洗的主要過程。該過程中化學液與膜內部污染物發生物理的動力接觸，進一步發生滲透、摩擦、剪切等反應，從而達到化學清洗的目的。清洗過程中清洗液的ph值是重要的測定參數，通過ph的變化可以判斷系統清洗的狀況和清洗階段?，F場可采用精密試紙法或便攜式ph儀進行檢測。

4 結論

反滲透進水水質的變化，使得反滲透裝置在運行過程中經常會出現壓差升高、脫鹽率下降等問題，同時增加運行維護工作量。出現異常情況時，應結合各項給水指標，判斷污染類型，確定化學清洗藥劑，同時在化學清洗過程中應嚴格控制清洗劑的溫度和ph值，保證足夠的浸泡時間，使得清洗劑和污染物可以反應完全。在日常工作中應嚴格按照國家標準進行，保證反滲透給水品質，可以有效地降低反滲透膜污染，延長膜清洗周期。

內容來源：《遼寧化工》
